Kábel testovania optických vlákien z nehrdzavejúcej ocele: komplexný úvod

V oblasti moderných telekomunikácií a prenosu údajov sa káble z optických vlákien stali chrbtovou kosťou v dôsledku ich schopností prenosu vysokých rýchlosti, nízkej útlmu signálu a imunity voči elektromagnetickej interferencii. Medzi rôzne typy káblov z optických vlákien vynikajú testovacie káble z nerezovej ocele pre ich jedinečné charakteristiky konštrukcie a výkonnosti, vďaka čomu sú ideálne pre širokú škálu aplikácií, najmä v drsnom prostredí.

1. Štruktúra Testovacie káble z nehrdzavejúcej ocele

1.1 základné vlákna

Jadrom týchto káblov sú jadrové vlákna, zvyčajne vyrobené z skla alebo plastu s vysokou čistotou. Tieto vlákna sú zodpovedné za vysielanie svetelných signálov, ktoré prenášajú údaje. Počet jadrových vlákien v kábli sa môže líšiť v závislosti od aplikácie. Napríklad niektoré káble môžu mať na účely základného testovania jediné jadrové vlákno (simplex), zatiaľ čo iné môžu mať viac základných vlákien (duplex alebo multi -vlákno) na podporu zložitejšieho prenosu údajov alebo paralelného testovania.

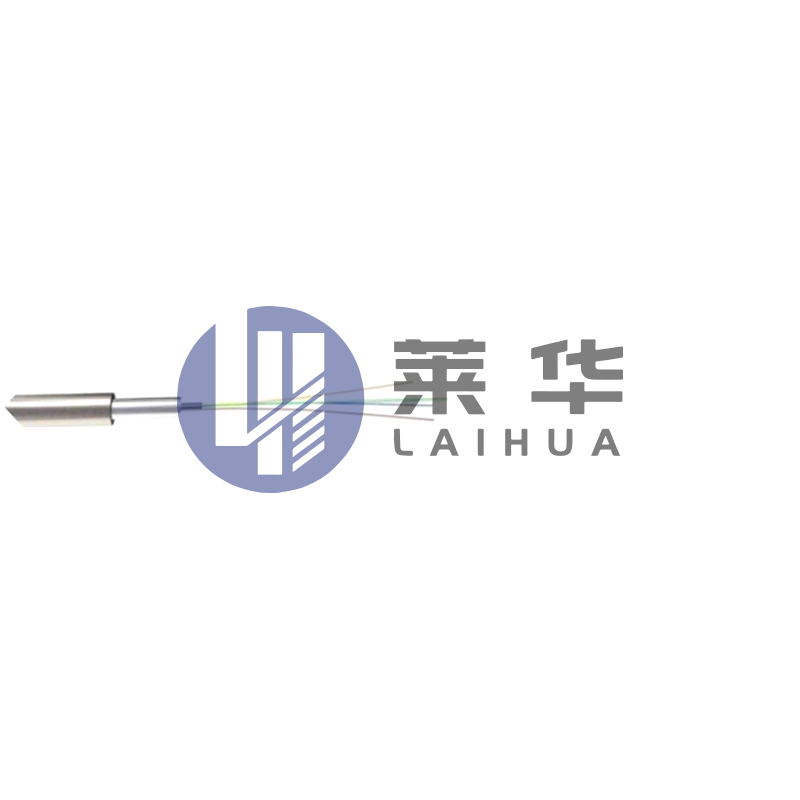

1,2 plášť z nehrdzavejúcej ocele

Najvýraznejšou črtou týchto káblov je nerezový oceľový plášť. Táto bunda poskytuje vysokú úroveň mechanickej ochrany jadrových vlákien. Je odolný voči fyzickému poškodeniu, ako sú strihy, odreniny a dopady. Materiál z nehrdzavejúcej ocele tiež ponúka vynikajúci odolnosť proti korózii, vďaka čomu je kábel vhodný na použitie v prostrediach, kde môže byť prítomná vlhkosť, chemikálie alebo slaná voda.

1,3 vrstvy vyrovnávacej pamäte

Medzi jadrovými vláknami a plášťom z nehrdzavejúcej ocele sú často tlmivé vrstvy. Tieto vrstvy pufra môžu byť vyrobené z materiálov, ako je polypropylén alebo aramid priadza. Ich hlavnou funkciou je tlmiť jadrové vlákna z akéhokoľvek vonkajšieho napätia, ktoré sa môžu prenášať cez plášť z nehrdzavejúcej ocele. Pomáha to predchádzať mikro -ohybom v základných vláknach, čo by inak mohlo spôsobiť útlm signálu.

2. Charakteristiky testovacích káblov optických vlákien z nehrdzavejúcej ocele

2.1 Vysoká mechanická pevnosť

Nerezový oceľový plášť poskytuje kábel s pozoruhodnou mechanickou pevnosťou. Bez rozbitia vydrží vysokú úroveň ťahových síl. Napríklad v priemyselných aplikáciách, kde môže byť kábel vystavený ťahaniu alebo ťahaniu počas inštalácie alebo prevádzky, vysoká pevnosť v ťahu zaisťuje integritu kábla a nepretržitý prenos signálov. Porovnanie pevnosti v ťahu optických káblov z nerezovej ocele s ostatnými bežnými káblami z optických vlákien je uvedené v tabuľke 1.

2.2 Vynikajúci odpor korózie

Ako už bolo spomenuté, materiál z nehrdzavejúcej ocele je vysoko odolný voči korózii. Táto vlastnosť robí kábel vhodný pre vonkajšie inštalácie, v blízkosti oceánu, kde je prítomný soľ - naložený vzduch, alebo v chemických rastlinách, kde sa môžu uvoľniť korozívne výpary. Naopak, tradičné káble z optických vlákien s plastovými bundami sa môžu v takýchto prostrediach rýchlo znížiť, čo vedie k strate signálu a zlyhaniu kábla.

2.3 nízky útlm signálu

Napriek pridanej ochrane plášťa z nehrdzavejúcej ocele sú tieto káble navrhnuté tak, aby udržali nízku útlmu signálu. Vysoké kvalitné jadrové vlákna a správna konštrukcia zabezpečujú, aby svetelné signály mohli v kábli prejsť dlhé vzdialenosti s minimálnou stratou intenzity. Je to rozhodujúce pre aplikácie, ktoré vyžadujú prenos údajov s dlhým rozsahom, napríklad v telekomunikačných sieťach pokrývajúcich veľké geografické oblasti.

3. Aplikácie káblov optických vlákien z nehrdzavejúcej ocele

3.1 telekomunikácie

V telekomunikačnom priemysle sa tieto káble používajú na testovanie a udržiavanie sietí optických vlákien. Môžu byť nasadené vo vonkajších skriniach, podzemných kanáli alebo leteckých inštaláciách. Ich schopnosť odolávať tvrdým podmienkam prostredia zaisťuje spoľahlivé pripojenie počas testovania siete a riešenia problémov. Napríklad, keď technici potrebujú otestovať integritu optického spojenia s optickými vláknami na dlhé vzdialenosti, na presné meranie pevnosti signálu a zisťovanie akýchkoľvek porúch sa môže testovací kábel z optických vlákien z nehrdzavejúcej ocele použiť.

3.2 priemyselné snímanie

V priemyselných prostrediach sa tieto káble používajú na snímanie aplikácií. Môžu byť integrované so senzormi na monitorovanie rôznych parametrov, ako je teplota, tlak a napätie. Bunda z nehrdzavejúcej ocele chráni kábel pred tvrdým priemyselným prostredím, ktoré môže zahŕňať vysoké teploty, mechanické vibrácie a vystavenie chemikáliám. Napríklad v elektrárni sa kábel môže použiť na pripojenie snímačov teploty k centrálnemu monitorovaciemu systému, ktorý poskytuje skutočné údaje o prevádzkových podmienkach kritického zariadenia.

3.3 Obrana a letectvo

Sektory obrany a letectva sa tiež spoliehajú na káble z optických vlákien z nehrdzavejúcej ocele. Vo vojenských aplikáciách sa tieto káble používajú v teréne - nasaditeľné komunikačné systémy, kde potrebujú vydržať hrubé manipuláciu, extrémne teploty a vystavenie sa prvkom. V leteckom priestranstve sa môžu použiť na prenos letových údajov a konektivitu senzora, kde je spoľahlivosť nanajvýš dôležitá.

4. Testovanie káblov optických vlákien z nehrdzavejúcej ocele

4.1 Testovanie útlmu

Testovanie útlmu je základný test pre káble z optických vlákien. Meria stratu svetelného signálu, keď cestuje cez kábel. Zvyčajne sa to robí pomocou optického časového reflexu (OTDR). OTDR vysiela do kábla krátky impulz svetla a meria zadné rozptýlené svetlo. Analýzou zadného rozptýleného signálu môžu technici určiť útlmené charakteristiky kábla, vrátane akýchkoľvek strát zostrihov alebo zlomov vlákien.

4.2 Testovanie kontinuity

Testovanie kontinuity sa používa na zabezpečenie toho, aby v jadrových vláknach kábla nedošlo. Jednoduchá metóda testovania kontinuity je použitie zdroja svetla na jednom konci kábla a napájacieho metra na druhom konci. Ak je svetelný signál detegovaný na prijímacom konci, naznačuje, že vlákno je nepretržité. Sofistikovanejšie metódy, ako napríklad použitie OTDR, sa však môžu použiť aj na presné lokalizáciu akýchkoľvek zlomov vo vlákne.

4.3 Mechanické testovanie

Mechanické testovanie sa vykonáva na vyhodnotenie schopnosti kábla odolať mechanickým napätiam. Zahŕňa to testovanie v ťahu, kde je kábel vystavený zvýšenej úrovni ťahovej sily, až kým sa nezlomí, a testovanie ohýbania, kde je kábel ohýbaný na špecifikovaný polomer viackrát, aby sa skontrolovala akúkoľvek degradáciu signálu alebo fyzické poškodenie.

5. Údržba a manipulácia s káblami optických vlákien z nehrdzavejúcej ocele

5.1 SKLADOVANIE

Pri skladovaní nerezových a oceľových optických káblov by sa mali uchovávať v čistom a suchom prostredí. Vyhnite sa ich ukladaniu v oblastiach s vysokou vlhkosťou alebo extrémnymi teplotami. Káble by mali byť úhľadne stočené a uložené na valcoch alebo v skladovacích stojanoch, aby sa zabránilo zachyteniu alebo zamotaniu.

5.2 Inštalácia

Počas inštalácie by sa malo venovať starostlivosť, aby sa kábel neprekonal. Minimálny polomer ohýbania určený výrobcom by sa mal prísne dodržiavať. Mali by sa používať správne techniky riadenia káblov, napríklad použitie káblových väzieb alebo potrubí na zaistenie kábla na mieste. Pri vytváraní pripojení sa uistite, že sú konektory čisté a správne nainštalované, aby sa minimalizovala strata signálu.

5.3 Pravidelná kontrola

Pravidelná kontrola kábla je nevyhnutná na zabezpečenie jeho pokračujúceho výkonu. Skontrolujte akékoľvek známky fyzického poškodenia, ako sú strihy, priehlbiny alebo korózia na plášti nehrdzavejúcej ocele. Pravidelne vykonajte testovanie na kontrolu útlmu a kontinuity signálu. Ak sa zistia nejaké problémy, mali by sa prijať vhodné opatrenia, napríklad opraviť alebo výmenu poškodenej časti kábla.

6. Záver

Káble na nerezové vlákna z oceľových vlákien zohrávajú dôležitú úlohu v modernej komunikácii, priemyselných a obranných aplikáciách. Ich jedinečná kombinácia vysokej mechanickej pevnosti, vynikajúcej odolnosti proti korózii a nízkym útlmenom signálu z nich robí preferovanú voľbu v drsnom prostredí. Pochopením ich štruktúry, charakteristík, aplikácií, metód testovania a požiadaviek na údržbu môžu používatelia efektívne využívať tieto káble na zabezpečenie spoľahlivého a vysokého výkonu prenosu údajov.
